Схема подключения УЗО в однофазной и трехфазной сети

УЗО — устройство защитного отключения или по-другому — устройство дифференциального тока (УДТ) обеспечивает защиту от воздействия электрического тока при прикосновении человека к частям электрооборудования, находящимся под рабочим напряжением, например, к оголенным проводам, а также к тем частям, которые оказались под напряжением вследствие нарушения изоляции (к примеру, корпус электроприбора). Принцип работы достаточно прост и заключается в отключении участка сети при возникновении дифференциальных токов утечки, что тем самым и обеспечивает защиту. Дифференциальный — значит, что аппаратом оценивается разность величин силы тока в фазном и нулевом проводах.

Как видно на рисунке, при простейшем рассмотрении схема УЗО электромеханического типа представляет собой первичные обмотки (фаза и ноль) I и II, вторичную обмотку III, возникновение тока в которой при небалансе первичных токов способствует срабатыванию контактной группы на отключение.

Для начала следует разобраться, какие параметры УДТ наиболее важны при выборе схемы его установки и какие существуют требования к самим схемам.

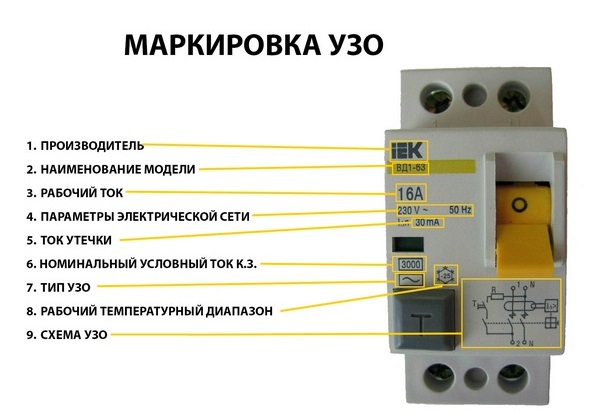

Безусловно, обратить внимание следует на номинальный ток In и номинальный дифференциальный ток (ток утечки) I∆n.

Разрабатываемая при этом самостоятельно схема подключения УЗО обязательно должна учитывать следующие требования:

• устройства, как правило, устанавливаются для защиты розеточных групповых линий, при этом ток срабатывания должен быть не более 30 мА,
• при многоступенчатой установке УДТ, располагаемые ближе к вводу, выбираются с уставкой и временем срабатывания не менее чем в 3 раза больше, чем у УДТ ближе к нагрузке;
• в зоне действия устройства ни в коем случае не должно быть соединений нулевого проводника с защитным проводником, с нулевыми проводниками других групповых УДТ;
• выше для защиты УДТ обязательно должен быть установлен автомат с номинальным током не выше номинального тока УДТ, а лучше меньше на ступень;
• для цепей, питающих помещения с повышенным риском поражения электрическим током, например, ванные комнаты, следует устанавливать отдельные устройства с током срабатывания не выше 30 мА, а для уменьшения времени срабатывания — 10 мА.

Ниже для наглядности приведены несколько готовых схемных решений однофазного и трехфазного подключения устройств с пояснениями.

Как подключить УЗО в однофазной сети

Образец простейшей и дешевой схемы, где УЗО защищает всех отходящие линии при небольшой протяженности проводов, к примеру, в небольшой квартире.

Для более разветвлённых и энерговооруженных сетей можно рассмотреть схему с групповыми и вводным УДТ.

При этом на вводе устанавливается УДТ с током срабатывания до 300 мА для обеспечения противопожарной защиты. Селективность обеспечивается за счет меньшего времени срабатывания у устройства с более низкой величиной тока срабатывания.

При объединении сети в группы следует помнить, что максимальный ток утечки сети в рабочем режиме по группе не должен превышать 1/3 величины тока срабатывания УДТ. Для этого нужно знать паспортные величины токов утечек в оборудовании и проводниках. При отсутствии информации принимаются по умолчанию – 0,4 мА на каждый 1 А тока нагрузки и 10 мкА на каждый метр длины фазного провода. Соответственно, если ток срабатывания 30 мА, то расчетная величина утечки в подключаемой сети — не более 10 мА.

Подключение УЗО в трехфазной сети

Это подключение принципиально ничем не отличается от подключения в сети с одной фазой.

Единственное, при этом применяются 4-х полюсные УДТ, используемые для противопожарной защиты на вводе, защиты от утечки в отдельных 3-х фазных групповых линиях или электроприемниках (котлы, плиты и т.д.).
