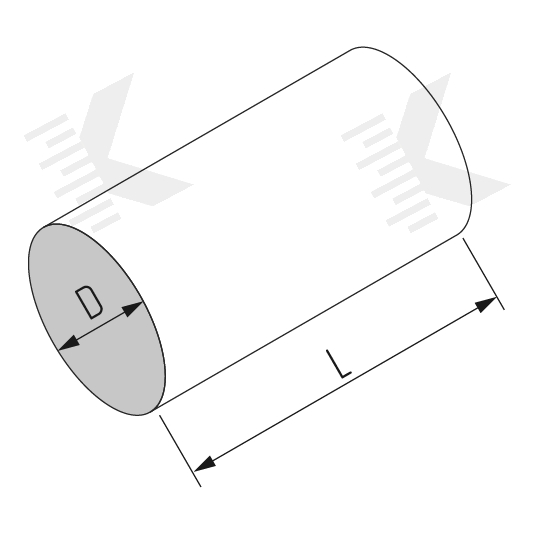

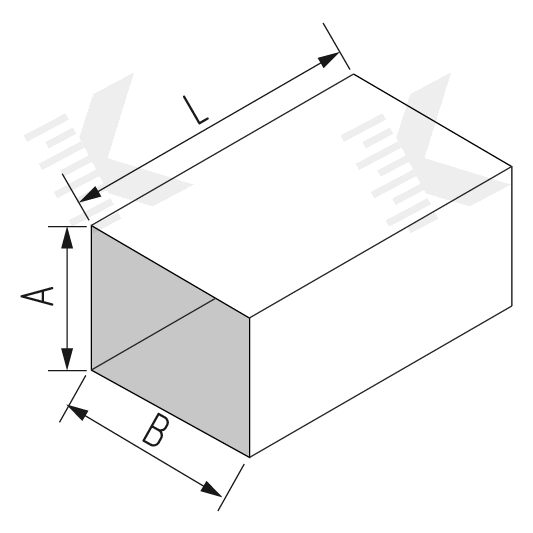

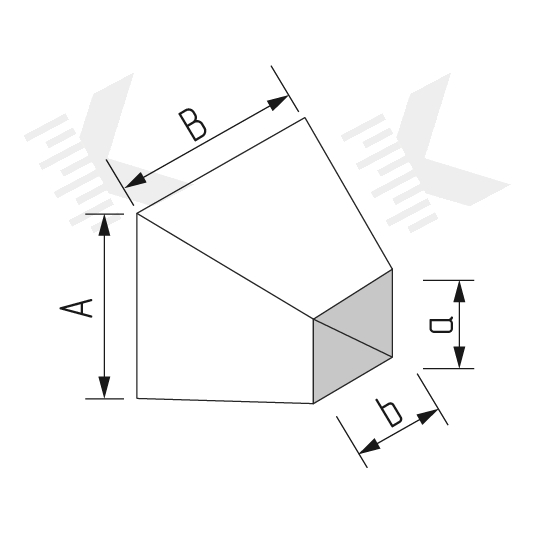

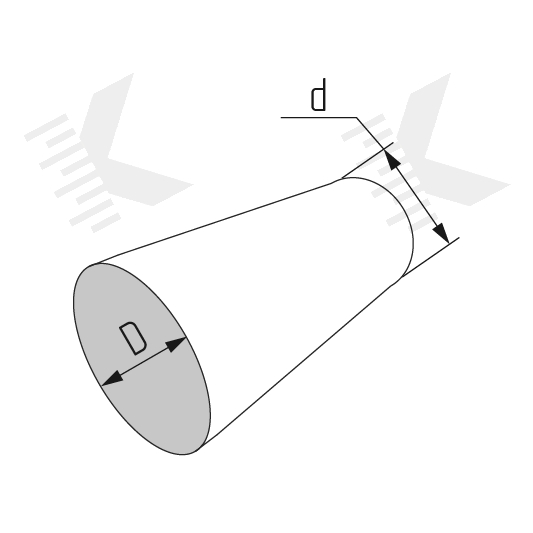

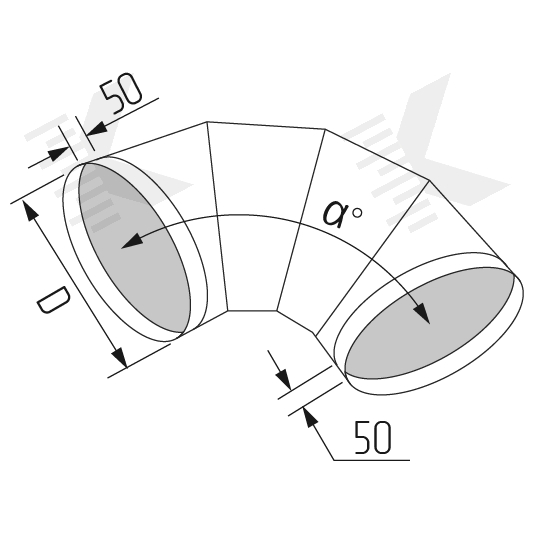

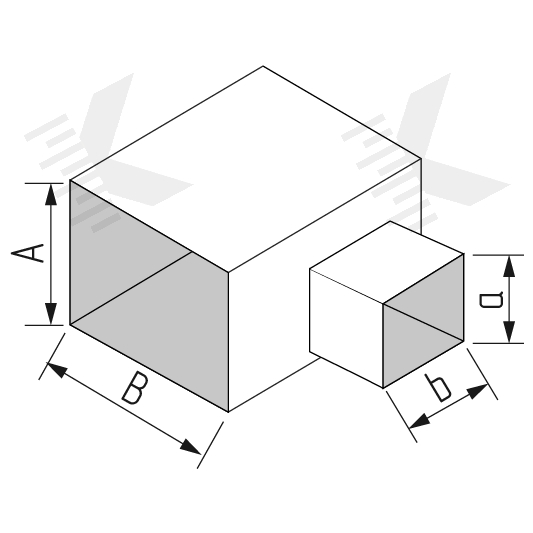

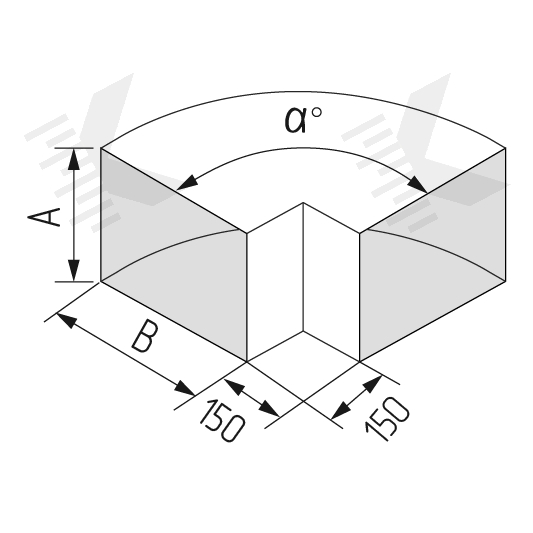

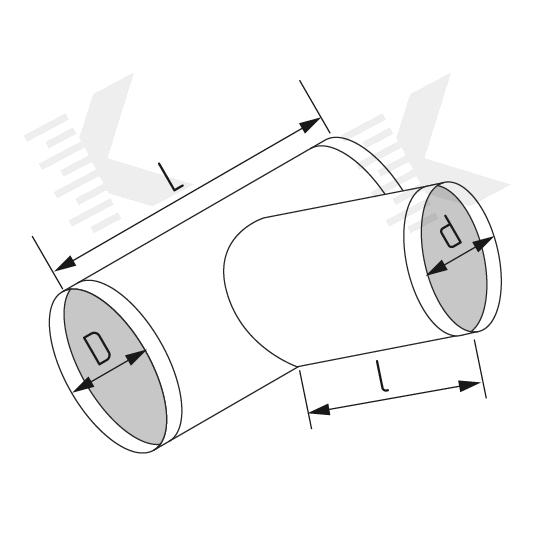

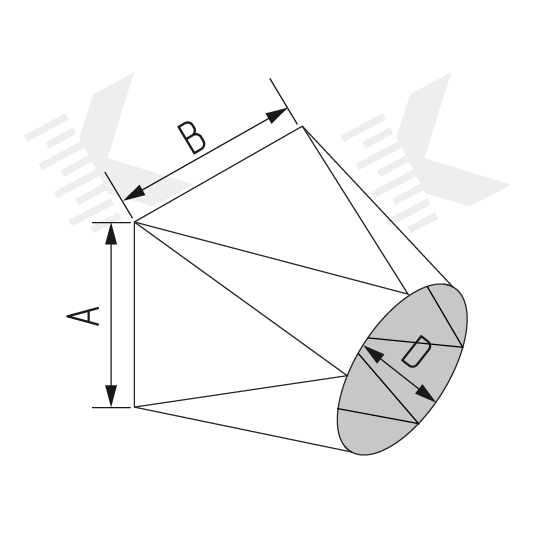

На данной странице вы можете выполнить расчет воздуховодов системы вентиляции с помощью онлайн-калькулятора. Инструмент позволяет определить площадь поверхности изделий по формулам определения площадей простых геометрических фигур, а также рассчитывает сечение воздуховодов по известным значениям воздухообмена и скорости воздушного потока. Рекомендуемая величина скорости для жилых помещений 3-5 м/с (но не более 10 м/с). Расход воздуха можно узнать с помощью калькулятора вентиляции. Местоположения необходимых для расчета значений представлены на графических аннотациях ниже. Чтобы получить результат, нажмите кнопку «Рассчитать».

Смежные нормативные документы:

• СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха»
• СП 54.13330.2016 «Здания жилые многоквартирные»
• ГОСТ 24751-81 «Оборудование воздухотехническое. Номинальные размеры поперечных сечений присоединений»

Как рассчитать площадь сечения воздуховода?

Формула расчета площади сечения воздуховода: S (м 2 ) = L / (3600 × V)

• L – воздухообмен в помещении, м 3 /ч;
• V – скорость потока воздуха, м/с.

Формула расчета стороны прямоугольного воздуховода (при A=B): A (мм) = 1000 × √S
Формула расчета диаметра круглого воздуховода: D (мм) = 1000 × 2 × √(S / 3.14)

• L – площадь сечения, м 2 .

Рекомендуемые значения скорости воздуха в системе вентиляции, м/с
