Как правильно подключить светодиодную ленту

Использование светодиодной ленты все чаще встречается в дизайн-проектах. Она позволяет создать дополнительное освещение, красивую подсветку или выделить отдельные декоративные элементы.

В этой статье расскажем, как монтировать одноцветную и RGB светодиодную ленту на 12 и 24 В, чтобы подсветка радовала вас качественной работой.

Безопасность

Во время установки следует соблюдать базовые меры предосторожности при работе с электросетью:

• Внимательно осмотрите ленту и комплектующие на предмет повреждений. Особое внимание уделите проверке изоляции проводов. Оборудование с повреждениями использовать нельзя.
• Внимательно прочитайте инструкцию по монтажу от производителя.
• Не включайте напряжение сети, пока не завершите все работы.
• Разрезайте ленту только в отмеченных производителем местах.
• Выбирайте для монтажа специальные профили.

Соблюдение этих простых правил убережет вас от травм, а технику — от поломки.

Монтаж светодиодной ленты в профиль

Чтобы светодиодная лента не перегревалась, ее помещают в алюминиевые профили — они отлично отводят тепло и берегут ресурс светодиодов.

Важно: не помещайте ленту в пластиковые кабель-каналы! В них светодиоды будут перегреваться и быстро потеряют яркость.

К потолку или на стену лучше всего крепить профиль на саморезы. Также применяется крепление на жидкие гвозди и двусторонний скотч. Длину профиля отрезают по длине светодиодной ленты, а на поверхности отмечают начало, конец профиля и места для саморезов с шагом в 15–20 см.

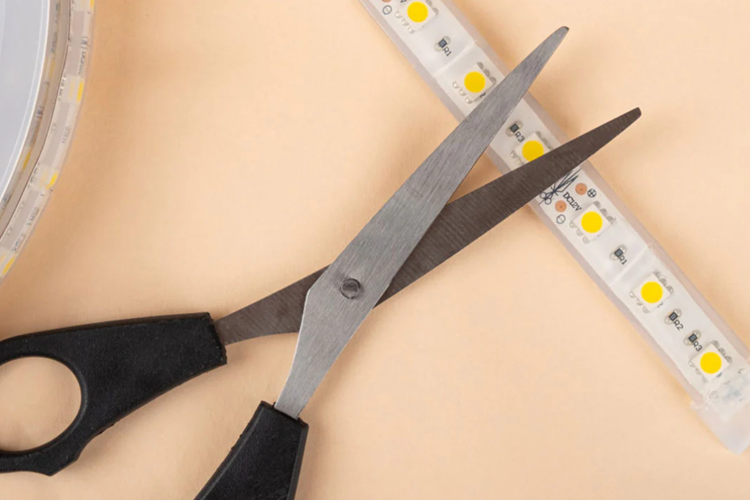

После закрепления профиля можно приступать к монтажу ленты. Ее нужно разрезать на отрезки в местах, обозначенных специальным символом. Далее снимите защитную пленку с клеевого слоя, поместите ленту в профиль и хорошо прижмите.

Иногда клеевого слоя недостаточно для надежной фиксации ленты — тогда допускается применять двусторонний скотч или суперклей. А вот крепить ленту на термоклей нельзя: это тоже может привести к перегреву источника света.

Далее на профиль устанавливается рассеиватель. Он поможет сделать подсветку мягкой и создаст эффект единой световой полосы.

Выбор блока питания

Перед установкой ленты необходимо приобрести устройство, которое будет преобразовывать ток из бытовой сети в напряжение, необходимое для работы ленты. Напряжение выбирается по следующим характеристикам:

• Напряжение, которое выдает драйвер. Выбирайте его по напряжению ленты — 12 или 24 В.
• Степень защиты от пыли и влаги. Этот параметр важен, если возможно попадание на драйвер воды, например, на кухне или в санузле. В этом случае выбирайте блок питания с IP44 и выше.
• Мощность. Для ее расчета мощность одного метра светодиодной ленты (обычно указана на упаковке) умножьте на общую длину отрезка и коэффициент запаса — 1,25. Результат необходимо округлить в большую сторону.
  Например: вы используете ленту мощностью 8 Вт/м, общая длина — 5 метров. Рассчитываем мощность блока питания: 8 × 5 × 1,25 = 50 Вт.

Некоторые драйверы оснащены опциональными функциями. Это может быть защита от воздействия токов короткого замыкания, перегрева или перегрузки. Такой функционал увеличит срок службы драйверов.

Монтаж одноцветной ленты

Подключите блок питания к сети 220 В. Для этого возьмите кабель с сечением 2х1,5 мм и зачистите концы проводов. Концы кабеля подключите к клеммам драйвера — L (фаза) и N (ноль). Здесь не так важна полярность, главное, чтобы контакт был надежным.

После этого черный провод ленты подключите к контакту с маркировкой — V , а красный — к + V . На этом этапе обязательно соблюдайте полярность подключения, иначе светодиоды выйдут из строя. Длина кабеля между лентой и блоком питания не должна превышать семи метров.

К одному блоку питания можно подключать до 5 метров 12-вольтной ленты и до 10 метров 24-вольтной. «Перегруз» драйвера грозит провалами и потерями яркости в середине отрезка.

Что делать, если нужна лента длиннее допустимого значения? Тогда отрезок, превышающий норму, необходимо подключить к драйверу или включить в цепь еще один блок питания. Схема подключения светодиодной ленты может выглядеть следующим образом.

Подключение светодиодной ленты 12 вольт

Подключение светодиодной ленты 24 вольт

Особенности подключения LED ленты RGB

Для монтажа многоцветной светодиодной ленты подготовьте устройство для управления цветом свечения. Выбирайте устройство с такой же мощностью, что и у вашего драйвера.

Для начала соединяем блок питания с контроллером, соблюдая полярность. Затем подключаем светодиодную ленту RGB к контроллеру. Вставляем цветные провода ленты в соответствующие клеммы: красный — в R, зеленый — в G, синий — в B. Оставшийся черный провод подключите к V+.

Завершающий этап установки

Когда все работы завершены, можно включить напряжение сети и проверить работоспособность системы. Если монтаж выполнен правильно, вы получите равномерное свечение ленты без провалов и мерцания.
